1. 簡介

3. 硬件描述

3.1管腳說明

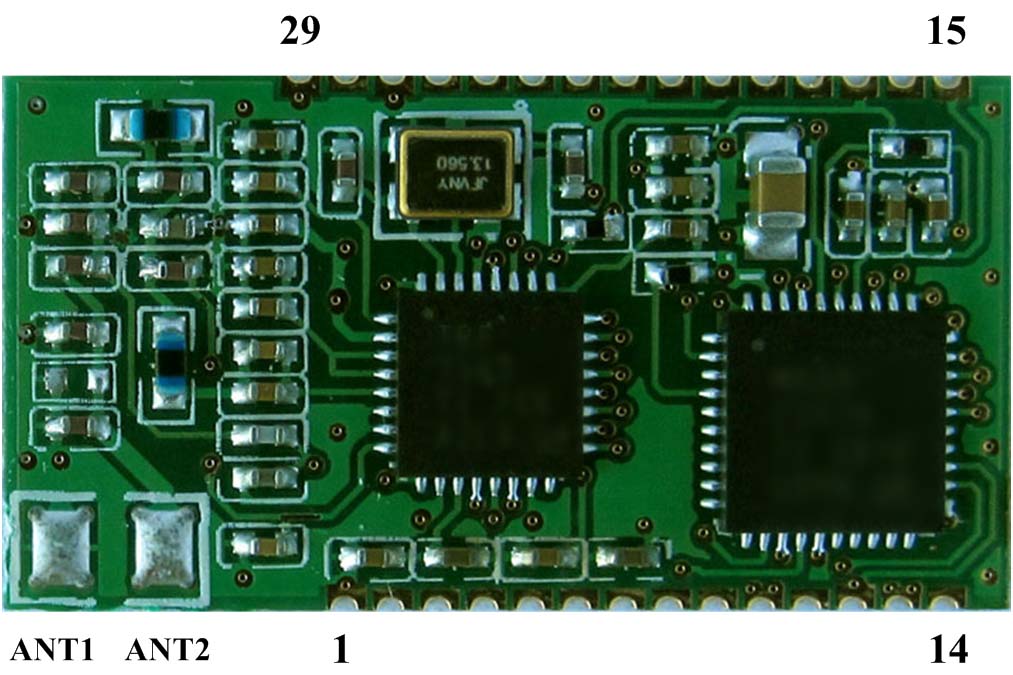

IVY220MD模塊采用郵票孔連接方式，可像貼片器件一樣直接焊接到PCB板上。

器件管腳說明列表

管腳符號功能

ANT1ANT1天線引腳1

ANT2ANT2天線引腳2

1        GND電源地

2~9        NC保留（懸空）

10       TXUART數據發送管腳

11       NC保留（懸空）

12      RXUART數據接收管腳

13   VCC器件電源輸入管腳

14~19NC保留（懸空）

20      GND電源地

21~26NC保留（懸空）

27      GND電源地

28       NC保留（懸空）

29     GND電源地

注：UART的波特率默認為19200bit/s，有特殊要求的用戶請事先向銷售工程師說明。

3.2接口方式和典型應用

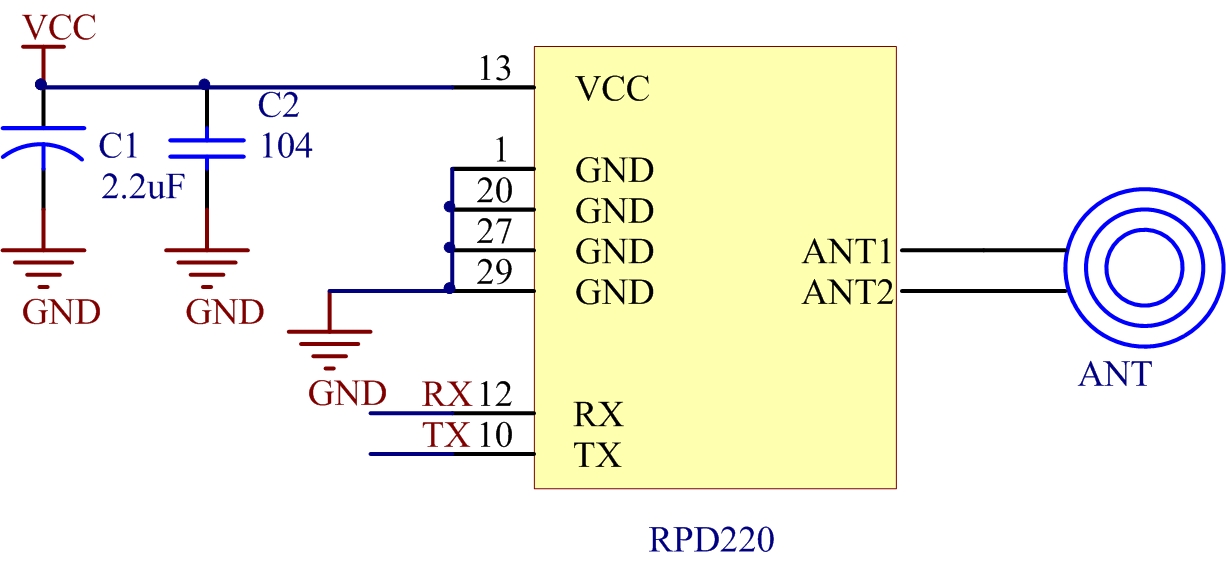

IVY220MD通過UART進行通信，用戶只需通過UART發送簡單的命令便可完成對IC卡的讀、寫操作。典型應用電路圖如圖所示。

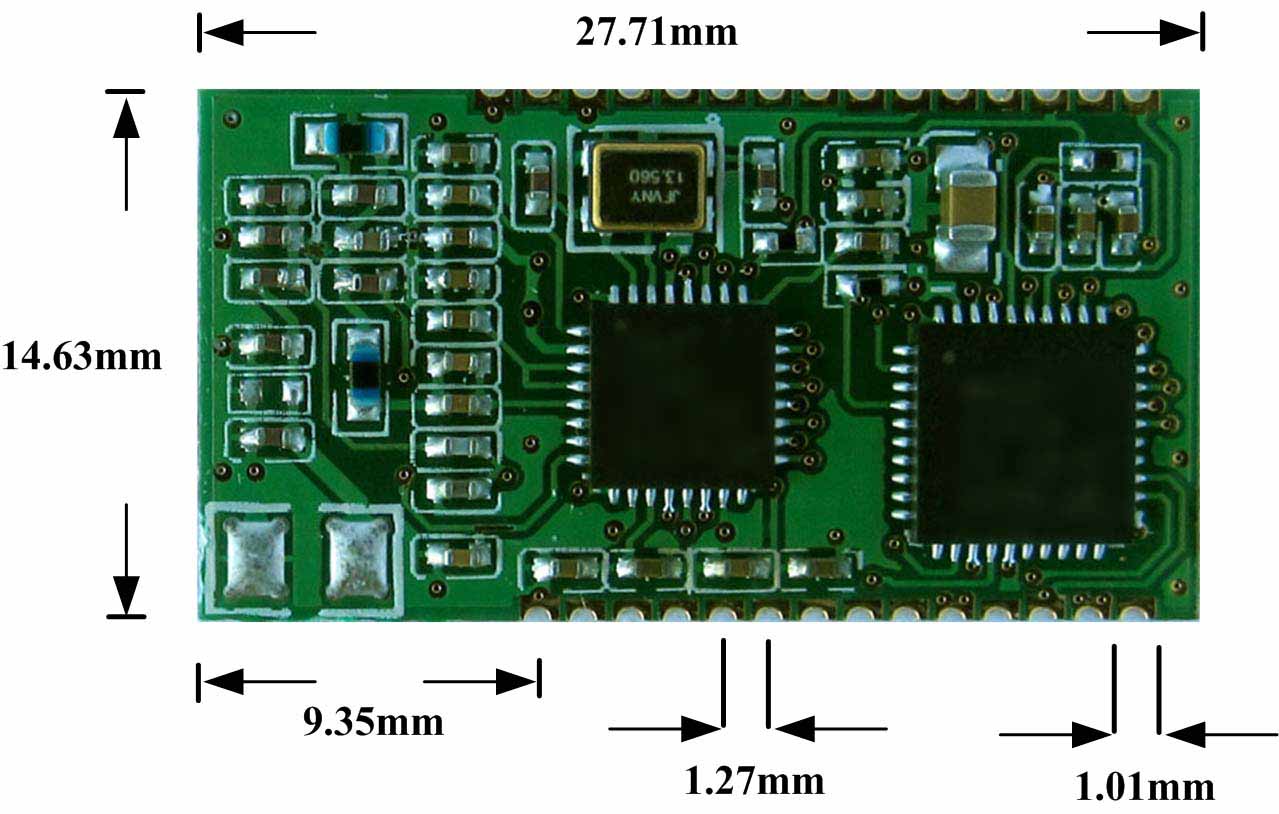

4. 機械尺寸

5. 免責聲明

●開發預備知識

IVY220MD系列模塊將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用，但也需要用戶熟悉自己設計產品所采用的硬件平臺及C語言相關知識。

●EMI與EMC

IVY220MD系列模塊機械結構決定了其EMI性能必然與一體化電路設計有所差異。系列模塊的EMI性能滿足絕大部分應用場合，用戶如有特殊要求，必然事先與我們聯系。

IVY220MD系列模塊的EMC性能與用戶地板的設計密切相關，尤其是電源電路、I/O隔離、復位電路，用戶在設計底板時必須充分考慮以上因素。我們將努力完善模塊的電磁兼容性，但不對用戶最終應用產品的EMC性能提供任何保證。

●修改文檔的權利

廣州艾韋迅信息科技有限公司保留任何時候在沒有事先聲明的情況下對IVY220MD系列模塊相關文檔修改的權利。

●ESD靜電放電保護

IVY220MD系列模塊部分元件內置ESD保護電路，但當模塊的惡劣的環境中使用時，依然建議用戶在設計底板時提供ESD保護措施。安裝IVY220MD系列模塊時，為確保安全請先將積累在身體上的靜電釋放，如佩戴可靠接地的靜電環等；焊接過程中也應該注意釋放靜電，如確保焊接設備接地良好等。

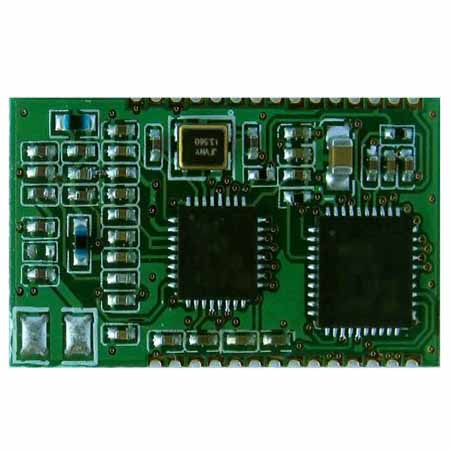

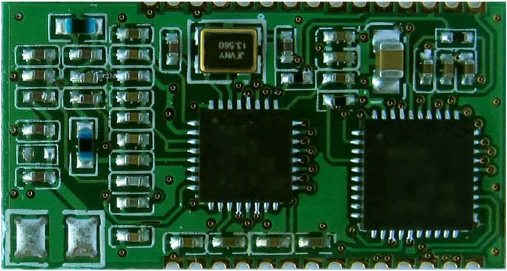

IC卡讀卡模塊IVY220M具有以下特點：

◆體積小巧，貼片式安裝，易于集成到PDA等手持設備中；

◆完全兼容ISO15693協議，支持對IS15693卡片的讀寫操作；

◆性能穩定，讀卡距離遠；

◆UART通信接口，操作簡單；

◆超低功耗，可通過UART發送命令使模塊進入低功耗模式

 IC卡讀卡模塊IVY220M電氣參數

2.1極限參數

工作溫度…………………………………………………………………………-25℃~+85℃

貯存溫度……………………………………………………………………… -55℃~+125℃

供電電壓(vcc to vss)……………………………………………………………-0.5V~+5.5V

管腳對地電壓……………………………………………………………………-0.3V~+3.6V

每個管腳最大IOL…………………………………………………………………    ±2mA

相對濕度 …………………………………………………………………………  5%~95%

注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在最大額定值條件下工作，否則會影響其可靠性。

2.2直流特性

測試條件Temperature=+25℃。

器件直流特性表

符號參數     測試條件最小值典型值最大值單位

VCC工作電壓          2.7          3.3              5.5V

ICC1電流消耗     正常模式  80  100             120mA

ICC2電流消耗    待機模式 11          20                50μA

VIL        輸入低電平       VSS                  VSS+0.6V

VIH       輸入高電平  0.8VCC             VCC         V

VOL輸出低電平 I(OLMAX)=-6mA VSSVSS+0.6V

VOH輸出高電平 I(OHMAX)=6mA VCC-0.6VCCV
