簡介

IVY125PA是廣州艾韋迅信息科技有限公司開發的中距離低頻ID卡讀卡器，產品支持EM、TEMID、TK及其兼容卡。IVY125PA通過RS232（接口可選RS485,韋根26）進行通信，用戶只發送簡單的命令便可完成對ID卡的讀操作，而無需理解復雜的ID卡通信協議。閱讀距離遠、簡單的操作方式和較低的功耗使IVY125PA廣泛應用于停車場管理系統、門禁系統、校園一卡通、考勤系統、樓宇、賓館、小區等各種長程射頻識別應用領域。

 免責聲明

●    開發預備知識

IVY125PA系列器將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用，但也需要用戶熟悉自己設計產品所采用的硬件平臺及C語言相關知識。

●    EMI與EMC

IVY125PA系列器機械結構決定了其EMI性能必然與一體化電路設計有所差異。系列器的EMI性能滿足絕大部分應用場合，用戶如有特殊要求，必然事先與我們聯系。

IVY125PA系列器的EMC性能與用戶地板的設計密切相關，尤其是電源電路、I/O隔離、復位電路，用戶在設計底板時必須充分考慮以上因素。我們將努力完善器的電磁兼容性，但不對用戶最終應用產品的EMC性能提供任何保證。

●    修改文檔的權利

廣州艾韋迅信息科技有限公司保留任何時候在沒有事先聲明的情況下對IVY125PA系列器相關文檔修改的權利。

●    ESD靜電放電保護

IVY125PA系列器部分元件內置ESD保護電路，但當器的惡劣的環境中使用時，依然建議用戶在設計底板時提供ESD保護措施。安裝IVY125PA系列器時，為確保安全請先將積累在身體上的靜電釋放，如佩戴可靠接地的靜電環等；焊接過程中也應該注意釋放靜電，如確保焊接設備接地良好等。

IVY125PA器具有以下特點：

◆       閱讀距離遠（可達1米）；

◆       產品支持EM、TEMID、TK及其兼容卡；

◆       讀卡距離遠；

◆       多種通信接口可選(RS232/RS485/韋根26)，操作簡單；

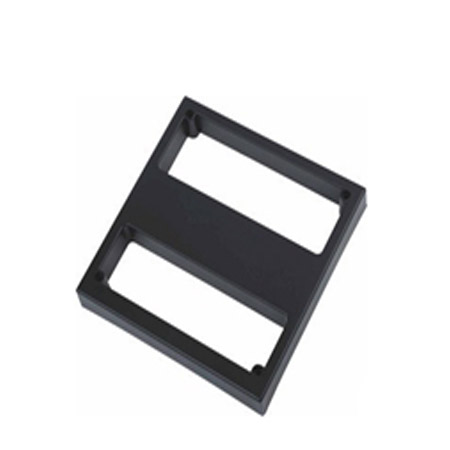

 韋根26中距離ID卡讀卡器IVY125PA

電氣參數

2.1         極限參數

工作溫度…………………………………………………………………………-20℃~+85℃

貯存溫度……………………………………………………………………… -40℃~+125℃

供電電壓(vcc to vss)……………………………………………………………-0.3V~+15V

管腳對地電壓……………………………………………………………………-0.3V~+5.8V

相對濕度 …………………………………………………………………………  5%~95%

注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。

2.2         直流特性

測試條件Temperature=+25℃。

技術參數：

3. 硬件描述

3.1         接口方式

IVY125PA通過TTL UART/RS232進行通信，用戶只需通過TTL UART/RS232發送簡單的命令便可完成對ID卡的讀、寫操作。

3.2         TTL UART/RS232通信協議

3.3         數據格式

TTL UART/RS232數據幀格式：1個起始位、8個數據位、無奇偶校驗位、1個停止位。

波特率：19200bps

數據格式：6字節數據，高位在前，格式為5字節數據+1字節校驗和（異或和）。例如：卡號數據為1234567890，則數據輸出為0x12 0x34 0x56 0x78 0x90 0x98(校驗和計算：0x12^0x34^0x56^0x78^0x90=0x98)。

3.4 串口命令

oxAA：讀卡命令，操作成功后返回5字節卡號和1字節校驗和。

0xBB：關閉天線命令，操作成功后器進入低功耗模式并返回0xB1。

功能說明：器上電后默認進入低功耗模式，此時天線處于關閉狀態。接收到0xAA命令后，器打開天線并進行讀卡操作，讀卡成功后器自動進入低功耗模式，如果要再次讀卡則需重新發送0xAA命令；如果讀卡失敗，器將一直處于讀卡模式直到讀卡成功或者接收到0xBB命令。

4. 機械尺寸

機械尺寸（L×W×H）：24cm×24cm×3.5cm

韋根26中距離ID卡讀卡器IVY125PA應用

停車場管理系統、門禁系統、校園一卡通、考勤系統、樓宇、賓館、小區等各種長程射頻識別應用領域
