前言：

近年來隨著3C電子行業、5G相關產業和汽車行業的快速發展，電子產品已經覆蓋生活的方方面面，從便攜式的消費類電子產品到通訊基站，從智能家居到汽車電子，無處不在。對于核心模塊的PCB，全流程追溯需求已從用戶端前移至生產端。作為核心追溯手段的板上二維碼打碼及識別已經普及到各道生產工藝。

行業需求：

通過讀碼器快速完成數據采集，對產品生產狀態進行全程跟蹤記錄，建立一對一的數據關聯，實現PCB生產全流程追溯的基礎信息采集：

1.
   高效準確：高效生產，無需人工介入，無接觸識別，穩定客觀且無污染

2. 數據可視化：大數據分析，有利于提高企業的運營管理效率

3. 上下游對接：實現PCB生產全流程追溯，鏈接上下游

4. 應用針對性強：產品規格豐富，高度匹配不同制程工藝

5. 視野范圍超大：最大1200萬像素超大分辨率全局快門，橫向4K像素，單臺即可覆蓋中大視野

6. DM碼方向判斷：通過”L”邊定位圖形，自動判斷PCB擺放方向是否正確，規范生產操作

7. NG圖片本機存儲：對NG圖片信息無損保存本機，快速導出分析

8. 參數輪詢：內置多組輪詢參數，單一設備適應混線生產

9. 打碼評級：根據ISO標準輸出標準格式評級結果

10. 系統構建靈活：內置主從模式，讀碼結果融合，靈活性高

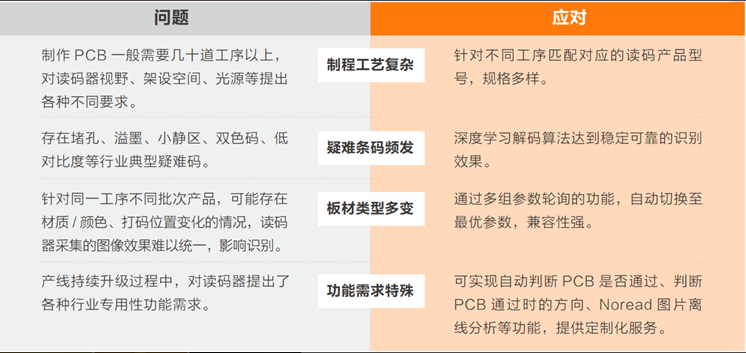

行業難點：

在PCB生產過程中完成穩定、準確的讀碼難點：

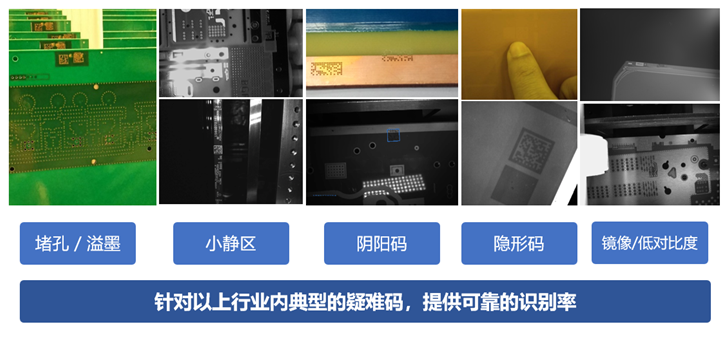

PCB行業中，PCB板顏色豐富、碼形態多樣、打碼工藝重多，是對算法的很大挑戰。海康研究院提供的讀碼算法，通過多次針對PCB行業的跟新迭代，解決了行業內的疑難碼，提供了可靠的識別率。

產品方案：

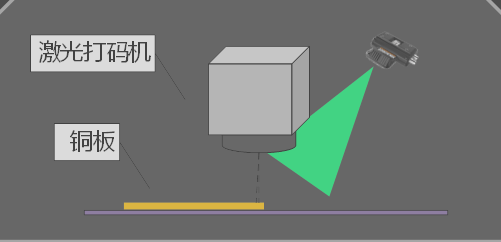

1. 開料打碼工序

• 配合激光打碼機

• 對打碼結果進行驗證

• 傾斜架設，和激光交錯工作

• 型號推薦：海康ID5000系列讀碼器

•

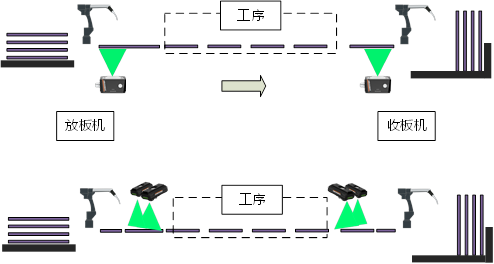

• 內層、外層制作工序

•

• 機械手抓取前 / 抓取時 讀碼

• 抓取前：流水線動態識別，視野范圍大

• 抓取時：掃碼位置固定，視野范圍小

• 型號推薦：海康ID3000系列 / ID5000系列智能讀碼器

• 數量：一臺 or 多臺組合

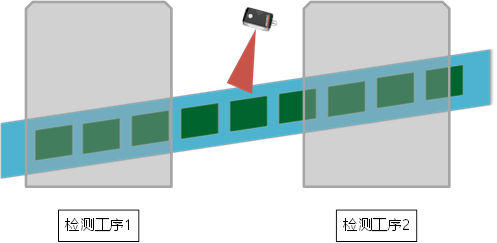

成品質檢工序

成品工序，DPM碼質量較好

高速動態識別，碼位置基本固定

型號推薦：海康ID3000系列智能讀碼器

•

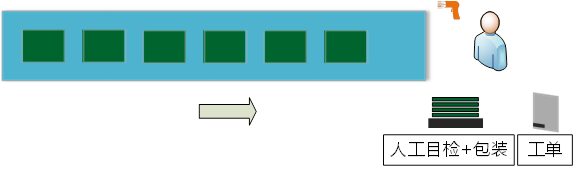

• 目檢、包裝工序

•

• 成品包裝環節，對PCB板進行人工目檢和包裝

• 使用把槍掃描PCB上DPM碼和工單上的條形碼

• 型號推薦：海康工業把槍IDH系列、海康智能終端IDP系列

•

•        Hikrobot海康IDH系列智能讀碼器手持掃描槍     海康MV-IDP3004-216工業智能手持終端            海康MV-IDP5004-332全屏8核智能PDA

• 方案優勢

• 產品: 型號齊全，分辨率覆蓋廣，滿足行業內普遍的應用場景

• 算法：行業專用算法，解決行業內疑難碼讀碼率低的問題

• 固件：功能豐富、多種行業專用性功能，定制化服務，時效性高

• 配套軟件：組合讀碼，結果融合，靈活性更高，快速對接用戶系統
