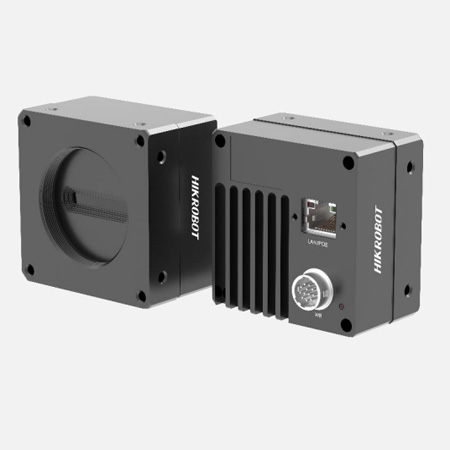

海康MV-CL022-40GC 2048像素CMOS千兆以太網工業線陣相機

當前位置: 首頁 > 核心產品 > 條碼掃描器,掃描槍 > 國產品牌 > 海康讀碼器 > 海康MV-CL022-40GC 2048像素CMOS千兆以太網工業線陣相機

產品說明

主要特征

技術指標

適用行業

海康MV-CL022-40GC工業線陣相機，支持行觸發、幀觸發以及行+幀觸發等多種外觸發模式。使用千兆以太網接口傳輸圖像，可快速實時傳輸數據，行頻最高可達32kHz。

訂貨型號

MV-CL022-40GC

海康MV-CL022-40GC 2048像素CMOS千兆以太網工業線陣相機特點：

采用千兆以太網接口，無中繼的情況下，最大傳輸距離可到100m

支持增益和曝光控制、用戶自定義查找表LUT、Gamma校正等

緊湊的結構設計，相機正面板和側面板均有安裝孔，可進行靈活安裝

兼容GigE Vision V2.0協議及GenICam標準

海康MV-CL022-40GC 2048像素CMOS千兆以太網工業線陣相機參數：

型號	型號	MV-CL022-40GC
型號	名稱	2k網口線陣，彩色
性能	傳感器類型	CMOS
	像元尺寸	7 μm
	分辨率	2048 × 2
	最大行頻	32 kHz@Bayer 8/Bayer 10p/Bayer 12p/Mono 8 28 kHz@Bayer 10/Bayer 12/YUV/Mono 10/Mono 12 18 kHz@RGB 8/BGR 8
	動態范圍	60 dB
	信噪比	40 dB
	增益	0 dB ~ 7.9 dB
	曝光時間	2 μs ~ 10 ms
	快門模式	支持自動曝光、手動曝光、一鍵曝光、脈沖寬度控制曝光
	黑白/彩色	彩色
	像素格式	Mono 8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV 422 Packed,YUV 422 (YUYV) Packed RGB 8,BGR 8
	Binning	不支持
	鏡像	支持水平鏡像
	觸發模式	外觸發,內觸發
	外觸發模式	行觸發,幀觸發,行+幀觸發
電氣特性	數據接口	Gigabit Ethernet(1000Mbit/s)兼容Fast Ethernet(100Mbit/s)
	數字I/O	12-pin P10接頭提供供電和I/O:2路差分輸入(Line0,Line3),2路差分輸出(Line1,Line4),1路雙向可配置I/O(Line2)
	供電	12 VDC,支持POE供電(除加熱版本)
	典型功耗	4 W@12 VDC
結構	鏡頭接口	M42*1.0,法蘭后焦12 mm;可通過轉接環轉接至F口、C口及其他螺紋口鏡頭
	外形尺寸	62 mm×62 mm×37.5 mm
	重量	約170 g
	IP防護等級	IP40(正確安裝鏡頭以及線纜的情況下)
	溫度	工作溫度0 ~ 50°C,儲藏溫度-30 ~ 70°C
	濕度	20%~80%RH無冷凝
一般規范	軟件	MVS或第三方支持GigE Vision協議軟件
	操作系統	Windows XP/7/10/11 32/64bits,Linux 32/64bits以及MacOS 64bits
	協議/標準	GigE Vision V2.0,GenICam
	認證	CE,RoHS,KC
